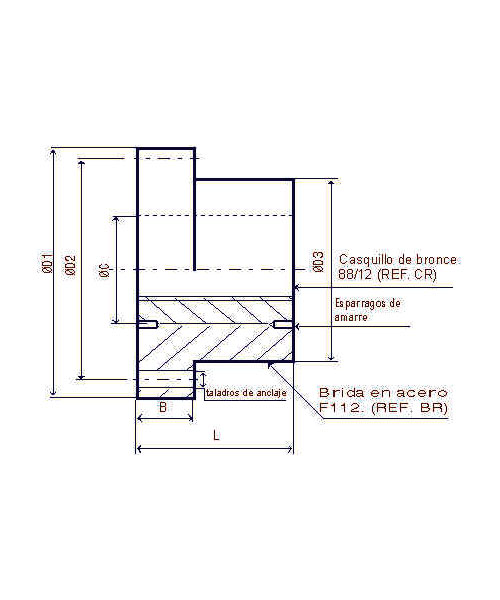

TUERCA BRIDA DE ACERO

TUERCA BRIDA DE ACERO

(NOTA: TAMBIÉN SE  PUEDE SUMINISTRAR EL CASQUILLO INTERIOR CON REFERENCIA "CR")

Referencia (CR/BR) D1 D2 D3 L B C Taladros anclaje
CR/BR 15 x 3 60 50 38 25 10 25 3 x M-6
CR/BR 20 x 4 70 55 42 30 12 30 4 x M-6
CR/BR 25 x 5 80 65 52 37 12 35 4 x M-6
CR/BR 30 x 6 100 82 65 45 16 45 4 x M-8
CR/BR 40 x 7 110 93 75 60 16 55 6 x M-8
CR/BR 50 x 8 135 113 90 75 18 65 6 x M-10
CR/BR 60 x 9 155 129 105 90 22 75 6 x M-12

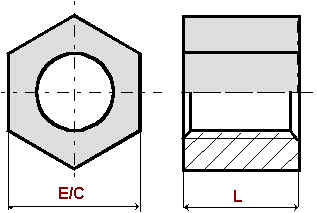

TUERCA HEXAGONAL DE ACERO "HEX"

TUERCA HEXAGONAL DE ACERO "HEX"

Referencia E/C L
HEX 20 x 4 30 30
HEX 25 x 5 36 36
HEX 30 x 6 46 45
HEX 40 x 7 60 60

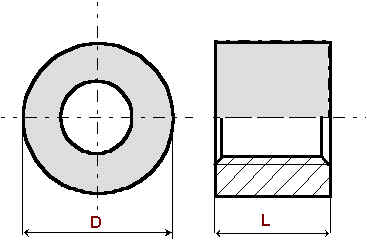

TUERCA CILINDRICA DE ACERO "HI"

TUERCA CILINDRICA DE ACERO "HI"

Referencia D L
HI 20 x 4 45 30
HI 25 x 5 50 36
HI 30 x 6 60 45
HI 40 x 7 80 60
